液壓油泵名牌：如何解讀日本DAIDIN大金V系列柱塞泵完整型號？
發布時間：2017-09-12 09:00:00 瀏覽次數：2286 很多人想選型購買日本大金柱塞泵，但是又不明白型號所包含的意義，不能很好的匹配得到機器的壓力與流量，現在金泰機械設備就給大家普及一下大金柱塞泵型號上所代表的含義：
大金V系列柱塞泵的特點：
低噪音：
每個系列中所有壓力范圍都實現了低噪音運轉。
高效率：
由于動力損失小，油的溫升慢，這樣可以將油箱設計成很小。
可靠性好：
高靈敏度，高穩定性，壽命長，增加了主機的可靠性。

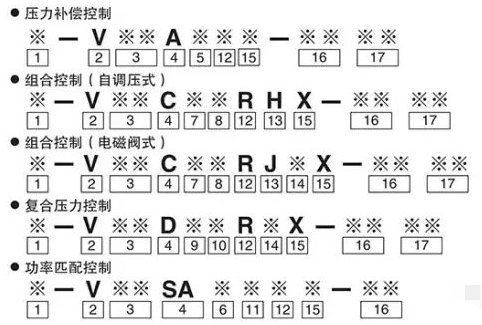

以大金V系列柱塞泵銘牌上的型號舉例（如下圖）
1、表示為該系列油泵的使用液體的標記說明，其中
代號 | 標記說明 |
（無標記） | 含石油成分的公質油 |
W | 含水/乙二醇的公質油 |
F | 含磷酸酯的公質油 |
2、 “V”表示這一系列油泵型號為V系列柱塞泵
3、表示的是V系列柱塞泵的排量，不同代號對應不同排量，如下：
代號 | 對應排量 |
8 | 8.0cm3/rev |
15 | 14.8 cm3/rev |
23 | 23.0 cm3/rev |
38 | 37.7 cm3/rev |
50 | 51.6 cm3/rev |
70 | 69.8 cm3/rev |
4、該字母代號表示的是這一系列油泵的控制方式一，該系列油泵可有多種控制方式并用不同字母表示，具體字母代號對應控制方式如下：
代號 | 控制方式 |
A | 壓力補償控制 |
A-RC | 遠程壓力補償控制 |
CH | 組合控制（內部壓力控制） |
CH-RC | 遠程壓力補償?shù)慕M合控制（內部壓力控制） |
CJ | 組合控制（電磁閥） |
CJ-RC | 附帶遠程增壓補償控制的組合控制（電磁閥） |
D | 2級壓力控制 |
D-RC | 附帶遠程壓力補償兩級壓力控制 |
SA | 功率匹配控制 |
SAJS |
5、6、表示為這一系列壓力補償型油泵的壓力調節范圍，分別用不同標號表示，如下：
標記 | 壓力調節范圍MPa（kgf/cm2） |
1 | 0.8~7（8~70） |
1.5~7（15~70） | |
2 | 1.5~14（15~140） |
3 | 1.5~21（15~210） |
2~21（20~210） | |
3.5~21（35~210） | |
4 | 1.5~25（15~250） |
3.5~25（35~250） |
7、9、表示為V系列柱塞泵的低壓調節范圍，具體參數對應如下：
代號 | 壓力調節范圍MPa（kgf/cm2） |
1 | 1.5~7（15~70） |
2.5~7（25~70） | |
2 | 1.5~14（15~140） |
2.5~14（25~140） |
8、10、表示的是該系列油泵的高壓調節范圍，如下：
標記 | 壓力調節范圍MPa（kgf/cm2） |
1 | 1.5~7（15~70） |
2.5~7（25~70） | |
2 | 1.5~14（15~140） |
2.5~14（25~140） | |
3 | 3.5~21（35~210） |
4 | 3.5~25（35~250） |
11、表示為該系列油泵的流量控制閥壓差，具體代號表示如下：
代號 | 流量控制閥壓差 |
A | 0.7MPa（7kgf/cm2） |
B | 1.4MPa（1.4kgf/cm2） |
C | 2.1MPa（2.1kgf/cm2） |
12、該欄字母代號表示的是該系列油泵的轉動方向，即從軸端看“R”表示為順時針旋轉，“ L”表示為逆時針旋轉
13、表示的是這一系列油泵的控制方式二，有“H”表示為自調壓式，“J”表示的是電磁閥式
14、表示為電磁閥的電壓，具體參數如下：
代號 | 電磁閥電壓 |
A | AC100V(50/60Hz)，AC110V(60Hz) |
B | AC200V（50/60Hz），AC220V(60Hz) |
N | DC12V |
P | DC24V |
15、表示的是這一系列油泵的油管配管方向，可標記為“無標記”—軸向油管口；“X”—側面油管口
16、表示為這一系列油泵的設計代號（設計代號可以變更），無具體意義，可以不做細致了解
17、表示為控制方法三，有“無標記”—無遠程控制系統；“RC”帶遠程控制系統
以上為大金V系列柱塞泵完整型號表示的意思，大致了解這些內容之后，您再也不會在采購過程中一無所知，無從下手了
